    SLM2103S
    600V, 290mA/600mA 高压半桥驱动
    样片申请
    SLM2103S Datasheet
    产品概述
    产品特性
    安规认证
    典型应用图
    产品概述

    SLM2103S是一款高压、高速的功率MOSFET和IGBT驱动器，它提供相互依存的高边、低边输出驱动信号。采用专有的高压集成电路和锁存免疫CMOS技术，提供可靠的单芯片驱动方案。逻辑输入电平与标准CMOS或LSTTL输出兼容，最低支持3.3V逻辑。输出驱动器具有高脉冲电流缓冲级，以减小驱动器交叉导通。延时匹配很方便应用于高频设备。浮动通道可用于驱动高边配置的N型沟道功率MOSFET或IGBT，工作电压可高达600V。

    产品特性

    为自举供电设计的浮动通道

    全电压范围运行达600V

    允许瞬态负电压，不受dV/dt影响

    驱动电源范围从10V到20V

    欠压闭锁

    3.3V，5V，15V逻辑兼容

    防止交叉导通逻辑

    两通道间匹配传输延时

    典型驱动电流：290mA/600mA

    内部设定死区：520ns

    高边输入输出同相

    低边输入输出反向

    典型开通/关断延时：680ns/150ns

    SOP8封装

    安规认证

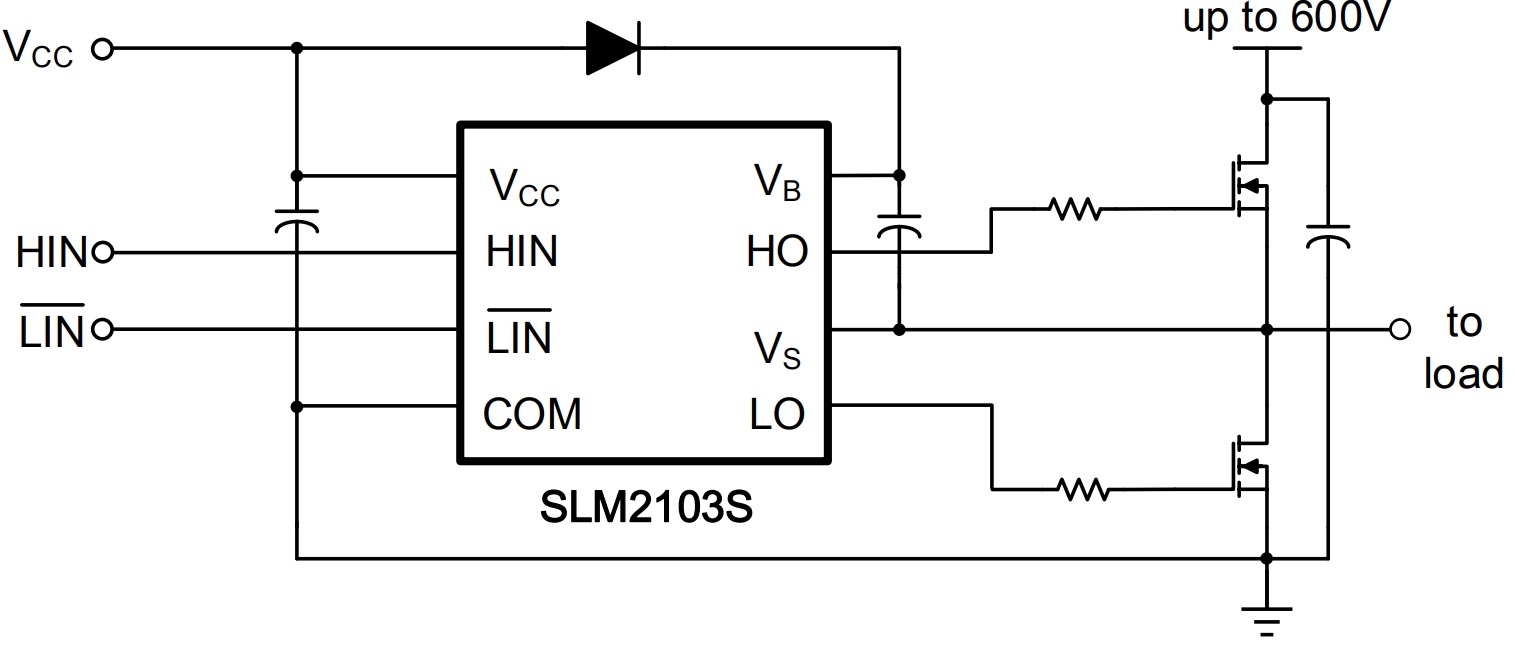

    典型应用图


    产品参数表

    展开过滤器
    Part Number Power Switch IOH/IOL (A) Bus voltage （Max）（V） Input VCC (V) Ton/Toff Typ(ns) Tr/Tf Typ(ns) Deadtime Typ(ns) Delay Match Max(ns) Operating Temp（℃） Package Group Packing/QTY
    SLM2103SCA-13GTRIGBT/ MOSFET0.29/0.660010-20680/15070/35520155-40-125SOP8Reel/2500
